怎样选择合适的发电机自动转换开关?什么是最常见的影响因素?

发布时间:2021-08-11 11:39来源:顶博作者:顶博人气:

对持续负载的自动转换开关的标准预期是开关应能保持最大值三小时或更长。转换器与其他紧急情况装置的区别在于,它们必须不断地向主要负载输送电流,不管是从正常电源还是紧急电源。后备发电机通常只在紧急情况下提供电力。

  决定性因素

  柴油发电机自动切换开关的选型要考虑很多因素,尤其是尺寸。咱们先讨论负载类型、额定电压及连续电流。

  小心地选择自动转换开关是确保在正常和紧急情况下的最高可靠性和足够的能力。但是,最终最常见的影响因素是价格和可靠性。

  各种不同的负荷

  行业中自动转换开关负荷的分类。所列负载包括系统总负荷、电机负荷、放电灯负荷、限制负荷及白炽灯负荷。此外,还要求柴油发电机的所有转换开关都要清楚地标明其能处理的负载类型。“总系统负载”面板表示该开关可用于前一段所述的各种负载。不过,如果转换开关是用来向白炽灯传输更大比例的功率,则总负荷不应超过30%(钨基灯)。

  一般情况下,旧发电机使用的大部分转换开关能够处理总系统负载。更好的方法是检查标记,因为一些总系统的负载标记为“仅电阻,仅钨等等”。在项目开始时,通过选择总体系统负载,工程师可以大大减少整个项目管理的麻烦。

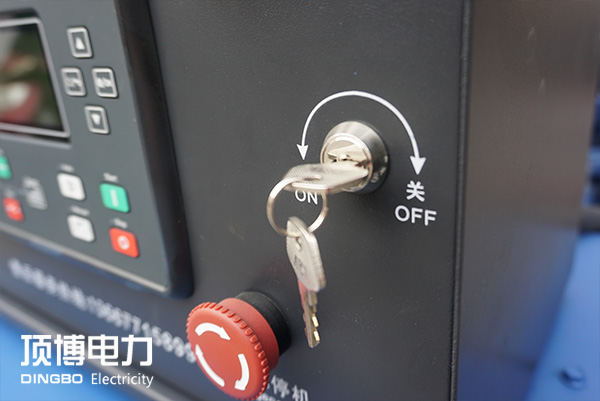

柴油发电机开关

  额定电压值

  在分配系统中,二手发电机的自动转换开关是唯一的,因为它是少数几个用来连接两个不同步进电源的电器之一。举例来说,在交流480伏交流系统中,应用在设备绝缘一侧的电压可能会达到960伏。精心设计的UL转换开关将提供足够的间距和绝缘,以应对电压应力的增加。

  这种转换开关的间距应该小于UL1008表22.1所示的间距,而不管作为转换开关一部分使用的组件使用,都是因为这个原因。

  交流系统的额定电压一般是120,208,240,480,600伏,单相或多相。标频是50或60Hz。自动转换开关可根据需要用于其他电压和频率,其中也包括DC。

  其他连续额定电流自动转换开关的部件。

  对持续负载的自动转换开关的标准预期是开关应能保持最大值三小时或更长。转换器与其他紧急情况装置的区别在于,它们必须不断地向主要负载输送电流,不管是从正常电源还是紧急电源。后备发电机通常只在紧急情况下提供电力。

  柴油发电机自动转换开关的制造满足30-4000安培额定连续电流。一般来说,最常用的安培等级为30,40,70,80,100,150,225,260,400,600,800,1000,1200,1600,2000,3000和4000安培。

  一种新型的转换开关技术,可实现40°C环境温度100%的电流输出。含有集成的过流保护装置的转换开关可限制为不超过80%的开关额定值的持续负载电流。对于现代的开关,要有适当的控制,以保证不超过80%的负荷是连续的。然而,在旧设备中,系统故障的可能性超过了80%。

  在计划过程中,项目工程师应该预测将来的负荷需求,并不是所有项目都需要事先考虑将来的负载需求,但是通常建议选择一个额定连续电流等于总负载的转换开关。

  为计算转换开关的连续额定值,需要计算所有负载所需的电流;而为测定钨(白炽灯)与电加热器的负载电流,需要计算总功率。水银蒸气、荧光灯蒸气和钠蒸气灯的负载电流确保是镇流器或自耦变压器的电流,而不是灯总功率。

  电动机全负荷电流只确定电机负载,无法精确测量其他类型的负荷。决定UL所列总系统负载的转换开关的大小时,无需考虑锁转子和电动机的流入电流。多数情况下,使用于40°C的环境温度时,不需要降低转换开关的额定值;这包括安装在配电盘或独立箱内的开关。

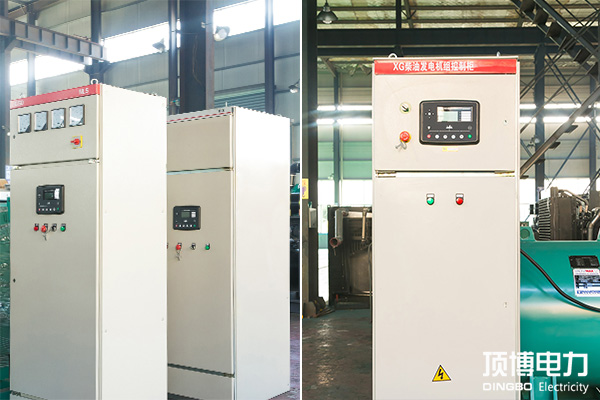

发电机自动转换开关

  找安培额定值

  下面的公式示例涉及需要查找总系统负载的安培额定值:

  在208/120V、三相、四线电路中,适用于总系统额定负载的自动转换开关,包括下列三相平衡负载:

  115kW加热负荷。

  I=115kW/208Vx3=320amps。

  钨丝灯负载64kW。

  I=64kW/208Vx3=178amps。

  三台10HP马达,每台32amps。

  I=3x32=96安培。

  总体负荷=320+178+96=594安培。

  检验钨丝负载时请注意,由于负载不超过总负载的30%,请选择至少为600安培额定电流的三极转换开关。柴油发电机的线电流与kW额定值之间的关系可以在UL1008中找到。在前一个例子中,200kW的发电机可能适合这个应用,条件是它能处理浪涌电流。

  在正确的柴油发电机转换开关尺寸上,需要仔细考虑负载类型、电压和连续负载电流。通常情况下,在开始任何类型的发电项目之前,最好咨询一下顶博专业的电气工程师。
