柴油发电机组的基本结构及应用

　　柴油发电机是一种小型发电设备，系指以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械。整套机组一般由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成。下面由顶博电力为大家分享柴油发电机组的基本结构及应用的相关知识。

　　1897年全世界第一台柴油机诞生于德国的奥格斯堡（Augsburg），是由MAN公司的创始人RudolfDiesel发明的。柴油机的英文名字即为创始人的姓名Diesel。MAN公司乃当今世界上最为专业的柴油发电机制造公司，单机容量最大可达到15000kW。是世界上最早的柴油机被存放在德国国家博物馆的展厅里。

　　基本结构

　　柴油发电机的基本结构是由柴油机和发电机组成，柴油机作动力带动发电机发电。

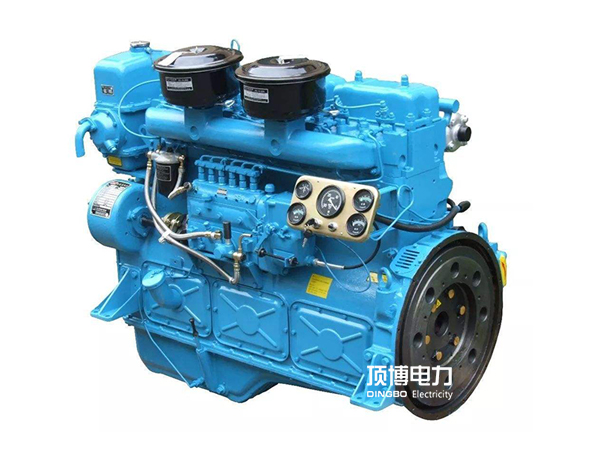

　　柴油机的基本结构：由气缸、活塞、气缸盖、进气门、排气门、活塞销、连杆、曲轴、轴承和飞轮等构件构成。柴油发电机的柴油机一般是单缸或多缸四行程的柴油机，下面我只说说单缸四行程柴油机的工作基本原理：柴油机起动是通过人力或其它动力转动柴油机曲轴使活塞在顶部密闭的气缸中作上下往复运动。活塞在运动中完成四个行程：进气行程、压缩行程、燃烧和作功（膨胀）行程及排气行程。当活塞由上向下运动时进气门打开，经空气滤清器过滤的新鲜空气进入气缸完成进气行程。活塞由下向上运动，进排气门都关闭，空气被压缩，温度和压力增高，完成压缩过程。活塞将要到达最顶点时，喷油器把经过滤的燃油以雾状喷入燃烧室中与高温高压的空气混合立即自行着火燃烧，形成的高压推动活塞向下作功，推动曲轴旋转，完成作功行程。作功行程完了后，活塞由下向上移动，排气门打开排气，完成排气行程。每个行程曲轴旋转半圈。经若干工作循环后，柴油机在飞轮的惯性下逐渐加速进入工作。

　　柴油机曲轴旋转便带动发电机转动发电，发电机有直流发电机和交流发电机。

　　直流发电机主要由发电机壳、磁极铁芯、磁场线圈、电枢和炭刷等组成。工作发电原理：当柴油机带动发电机电枢旋转时，由于发电机的磁极铁芯存在剩磁，所以电枢线圈便在磁场中切割磁力线，根据电磁感应原理，由磁感应产生电流并经炭刷输出电流。
　　工作原理

　　在柴油机汽缸内，经过空气滤清器过滤后的洁净空气与喷油嘴喷射出的高压雾化柴油充分混合，在活塞上行的挤压下，体积缩小，温度迅速升高，达到柴油的燃点。柴油被点燃，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行，称为‘作功’。各汽缸按一定顺序依次作功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力量，从而带动曲轴旋转。

　　将无刷同步交流发电机与柴油机曲轴同轴安装，就可以利用柴油机的旋转带动发电机的转子，利用‘电磁感应’原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。

　　分类

　　柴油机是一种以柴油为燃料的压燃式发动机。它被广泛用作20KW至5000KW范围内的发电机组的原动机。

　　柴油机按不同的方式分类。可按其冲程数、冷却方式、进气方式、气缸数、气缸排列和转速分类。详细信息如下：

　　1）按冲程数分类，主要有四冲和二冲两种。但是，四冲程柴油机的应用更为广泛。

　　2）按冷却方式分类，有水冷和风冷两种。然而，水冷柴油机的应用更为广泛。

　　3）按进气方式分类，有非增压（自然吸气）和增压方式两种。

　　4）按气缸数分类，有单杠、双杠和多缸柴油机。

　　5）按气缸排列分类，有直列式、V型、卧式和对置式柴油机。

　　6）根据转速分类，柴油发动机分为低速、中速或高速旋转。

　　对于大型机器，低速范围可低至150至450rpm。

　　对于中型机器，中速可以从600到1200rpm。

　　对于中小型机器，高速可以从1500到1800rpm。
　　控制面板

　　控制板的主要用途是将柴油发电机组输出的电能通过控制板分配给用户负载或用电设备。

　　一般在控制面板上装有电压表、电流表、频率和控制开关等相关电气设备。它旨在显示发电机组的运行情况，并在负载变化的情况下保持发电机组的电压稳定性。

　　工作环境要求

　　海拔高度：<1000m

　　环境温度：5°C-40°C

　　相对湿度：<85%(25°C)

　　工作时的纵向倾斜度：<10°C

　　机房应配备灭火器。维护者和操作者应该知道如何使用它。

　　主要用途

　　柴油发电机组是一种小型发电设备，系指以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械。整套机组一般由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成。整体可以固定在基础上，定位使用，亦可装在拖车上，供移动使用。柴油发电机组属非连续运行发电设备，若连续运行超过12h，其输出功率将低于额定功率约90%。尽管柴油发电机组的功率较低，但由于其体积小、灵活、轻便、配套齐全，便于操作和维护，所以广泛应用于矿山、铁路、野外工地、道路交通维护、以及工厂、企业、医院等部门。
