孚创GEC4500-4G系列控制器电流输入必须外接电流互感器，电流互感器二次侧电流必须是0～5A，同时电流互感器的相位和输入电压的相位必须正确，否则采样到的电流及有功功率可能……

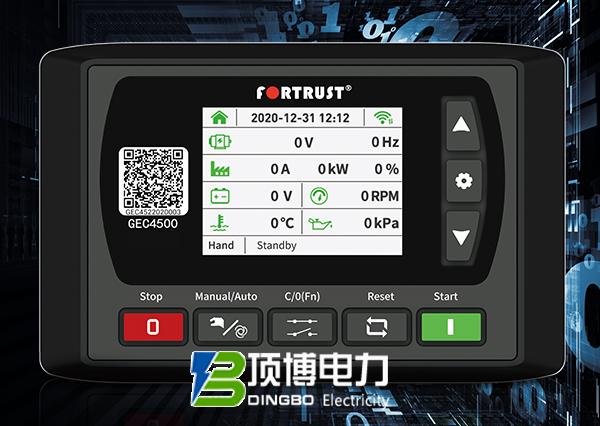

孚创GEC4500-4G系列控制器安装注意事项如下：
1、电池电压输入
GEC4500-4G系列控制器能适用于(8-35VDC)电池电压的环境，电池的负极必须可靠接发动机外壳。控制器电源B+和B-到电池正负极连线不能小于2.5mm2，如果装有浮充充电器，请将充电器的输出线直接连到电池正负极上，再从电池正负极上单独连线到控制器正负电源输入端，以防止充电器干扰控制器的正常运行。
2、速度传感器输入
速度传感器为装于发动机机体上检测飞轮齿数的磁性装置，它与控制器的连线应采用2芯屏蔽线，屏蔽层应接于控制器的24号端子，另一端悬空，其它两根信号线分别接于控制器16、17端子上。速度传感器输出电压在全速范围内应在1-24VAC(有效值)，推荐电压为12VAC(在额定转速时)。安装速度传感器时可将传感器先旋到接触飞轮，然后倒出1／3圈，最后将传感器上螺母锁紧即可。
3、输出及扩展继电器控制器所有输出均为继电器触点输出，若需要扩展继电器时，请将扩展继电器的线圈两端增加续流二极管(当扩展继电器线圈通直流电时)或增加阻容回路(当扩展继电器线圈通交流电时)，以防止干扰控制器或其它设备。
4、交流电流输入
GEC4500-4G控制器电流输入必须外接电流互感器，电流互感器二次侧电流必须是0～5A，同时电流互感器的相位和输入电压的相位必须正确，否则采样到的电流及有功功率可能会不正确。注意：a.ICOM端必须接电池负极。b.当有负载电流时，互感器二次侧严禁开路。
5、耐压测试
当控制器已装在控制屏上时，如果要进行耐压测试，请将控制器接线端子全部断开，以免高压进入，损坏控制器。
