高、中、低压分类之间的区别及其与工业发电机的关系

　　分为不同等级的电压

　　高、中、低电压是我们谈论工业发电机电压分类时听到最多的术语。从国际的角度来看，这些分类和范围根据你居住的地方而变化。比如说在美国，国家电气规范(NEC)和国家电气制造商协会(NEMA)拥有涵盖所有电压等级的指南和标准。国家标准协会(ANSI)负责监督数以千计影响企业的指南和标准的创建、发布和使用。每个行业都遵守适用的法规。

　　电气工程门户(EEP)提供了ANSI标准C84.1-1989的细目分类。本文件将电压分为五类。这些分类可以组合成以下类别:

　　高压、超高压和超高压(UHV)-115，000至1，100，000伏交流电

　　中压(MV)-2，400至69，000伏交流电

　　低压(LV)-240至600伏交流电

　　NEC电压标准如下：

　　高压配电-1000至4160伏

　　中等配电-50至1000伏

　　低压配电-0至49伏

　　以上列表说明了根据管理机构的不同，电压水平变化的分类。按相关规定，低于或等于600伏的发电机是中压发电机，高于600伏的发电机被视为高压发电机。产生4160伏电压的发电机在许多需要高电压的大型电机行业中很常见。备用发电机向独立电网提供电压。

　　通常储存的发电机电压为4160VAC、480VAC、12，470VAC和13，800VAC，当工业设施断电时，备用发电机向配电和控制面板供电以继续运行。发电机产生的较高电压通过变压器降低。以下内容提供了关于每一类信息的信息。

　　注意：

　　本文中的内容仅供参考。在设计和操作电气设备时，请务必咨询专业认证人员。不要在带电电路上工作或执行你不能胜任的任务。

　　高压、超高压和超高压

　　高压和超高压与发电厂的供电传输有关。以高压和超高压传输电力的原因是为了提高效率。伴随高压传输的较低电流允许使用更细更轻的电缆。这降低了塔和电线构造的成本。高压范围从115，000到230，000VAC，超高压范围从345，000到765，000VAC。

　　美国在高压电网上传输高达50万伏的电压。高压需要专门的开关和配电盘。控制室具有冗余开关能力。它们可以远程控制，也可以放在手册中，用于维护和测试单个供应系统。变电站提供分配给局部区域的降压电压。超高压是指超过765，000到1，100，000VAC的电压。中国使用的是800，000VAC的最高电压传输。他们正在开发一个1，100，000VAC的系统，目前使用额定电压为1，200，000VAC的电缆。

　　中压和工业

　　需要大量电力的大型工业联合体和工厂通常使用中等电源电压。电学变分分析表明，电压与安培数成反比。这意味着当电压增加时，安培数减少以完成操作。

　　设计在较高电压下运行的电机和电气设备耗电较少，运行起来更经济。大多数一级变电站从公用电源接收的电压不超过35，000VAC。一级子站可以向二级子站或单个建筑物提供降压电力。

　　次级子站分配从初级子站接收的电力。次级变电站可配备降压变压器，以进一步降低配电至控制面板的功率，从而在整个设施中进行配电。分站通常位于可以为物业中的一个或多个建筑提供服务的区域。

　　任何使用中压供电给变电站的工厂都需要应急或备用电源。供应13，800伏交流电的发电机并不少见。该电源非常适合中小型变电站和二级变电站。有了适当的发电机支持，该综合设施可以在停电时继续运行。提供多种设计风格，包括安装式、隔音外壳和便携式装置。便携式装置装在由半拖车牵引的拖车上的消音罩内。

　　低压电源和控制

　　在电气/电子世界中，低电压有多种含义。一个普遍的经验法则是，任何低于600伏的电压都被认为是低电压。使用自动化的工厂可以使用多种电压。将用电分为供电和控制有助于理解用电。每个部门都执行对工厂运营至关重要的任务。两者都必须为生产而工作。

　　供应

　　需要电力公司提供中压或高压电源的工厂可以有一个专用的变电站。这些变电站降低电压水平，并分配到整个物业的建筑物。

　　然而，并不是所有的工厂都需要高压或中压。一些需要来自公用设施的240、480或600VAC的低压。在这种情况下，电力直接进入工厂的配电系统。

　　控制

　　使用低压操作高压设备的系统或机器是控制系统的基础。在这些系统中，可编程逻辑控制器(PLC)非常常见。PLC通过I/O的输入部分接收来自传感器的输入。通过I/O的输出部分计算并发送输出。根据系统设计，输入和输出均为12或12VDC。

　　输出可以发送到带有DC线圈和交流触点的继电器。当继电器接收到DC信号时，其触点闭合。这使设备或组件通电，直到触发信号被I/O移除。

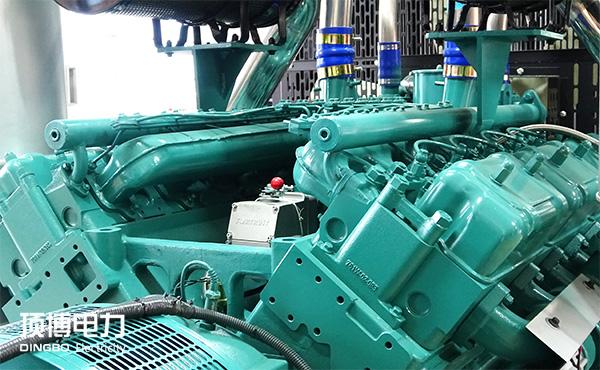

　　所有工厂都需要电力。当公共电力中断时，没有适当大小的备用发电机，工业就会关闭。顶博为满足大多数需求提供多种类型的柴油发电机。
