发电机组–由发动机、发电机和操作面板组成。操作面板–与自动转换开关、发动机和发电机通信。当出现重大功率下降或损失时，将HMI信号切换至适当的发电机组操作面板，以启动发
人机界面(HMI)面板可用于多种发电机配置。所有单独的发电机组操作员面板都与HMI面板通信。这些面板可以同时监测和控制多达五个单独的发电机，并可以配备并联能力。

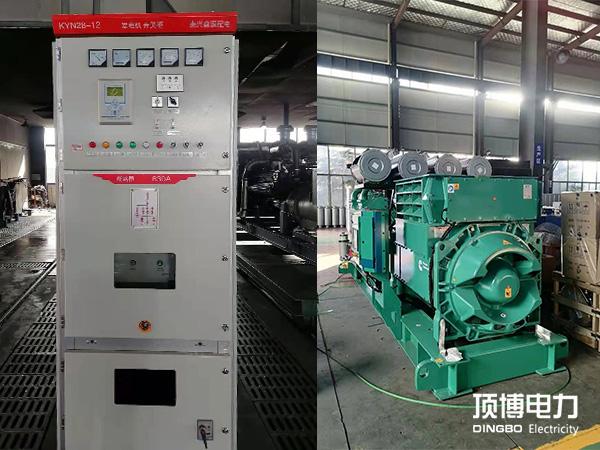

多发电机组部件
许多类型的组件可用于发电机设置和配置。系统可以是基本的，也可以是复杂的，包括远程监控和路由器设置。下面是一个基本系统组件的示例:
发电机组–由发动机、发电机和操作面板组成。
操作面板–与自动转换开关、发动机和发电机通信。控制启动、运行、报警和监控活动。
自动转换开关–监控开关面板的电源。当出现重大功率下降或损失时，将HMI信号切换至适当的发电机组操作面板，以启动发动机。
控制和并联面板–安装HMI面板、断路器和开关，用于向各种电路配电。
使用基本系统组件，可以两种不同的方式设置和配置发电机。以下是冗余配置和并行配置的示例。配置可能性仅受设备能力的限制。
冗余配置
当恒定的应急电源对设施运行至关重要时，使用冗余配置。冗余可以通过两台或多台发电机建立。主发电机必须能够支持设施负载要求。当主发电机出现故障时，辅助发电机的容量必须能够满足负载要求。
断电冗余配置
发电机组(A)和发电机组(B)是主发电机。发电机组(C)是冗余发电机。
当主电源丧失或降级且发电机组(A)在运行期间出现故障时，会发生以下事件:
1.自动转换开关向HMI面板发送信号，通过发电机操作员面板启动发电机组(A)和发电机组(B)。
2.HMI面板监控主发电机组的运行，并将它们与系统运行并行。
3.开关面板分配指定的应急电源。
4.发电机组(A)有主动停机警告。
5.HMI面板启动发电机组(C),发电机组(A)从配置中移除，并执行冷却/停机操作。
6.HMI面板将发电机组(C)与发电机组(B)并行，监控在线发电机的系统负载和报警条件。
7.当主电源可用时，自动转换开关断开发电机组并连接到主电网。
8.HMI面板向发电机组(B)和发电机组(C)操作面板发送信号，以执行冷却/停机操作。
并联配置比冗余配置更具成本效益。在并联配置中，发电机都是主发电机，其大小满足负载要求，没有任何冗余。在这种配置中，如果任何发电机发生故障，电路必须被隔离以降低负载要求。
功率损耗并联配置
发电机组(A)、发电机组(B)和发电机组(C)都是一级发电机。
当主电源丧失或降级且发电机组(C)在运行期间出现故障时，会发生以下事件:
1.自动转换开关向HMI面板发出信号，通过发电机操作员面板启动发电机组(A)、发电机组(B)和发电机组(C)。
2.HMI面板监控发电机组的运行，并将它们并联到系统中以接受负荷。
3.开关面板分配指定的应急电源。
4.发电机组(C)有主动停机警告。
5.HMI面板启动发电机组(C)的停机，并将其从冷却/停机操作的配置中移除。
6.电路必须隔离，以降低负载要求。
7.当主电源可用时，自动转换开关断开发电机组并连接到主电网。
8.HMI面板向发电机组(A)和发电机组(B)发出信号，以执行冷却/停机操作。
